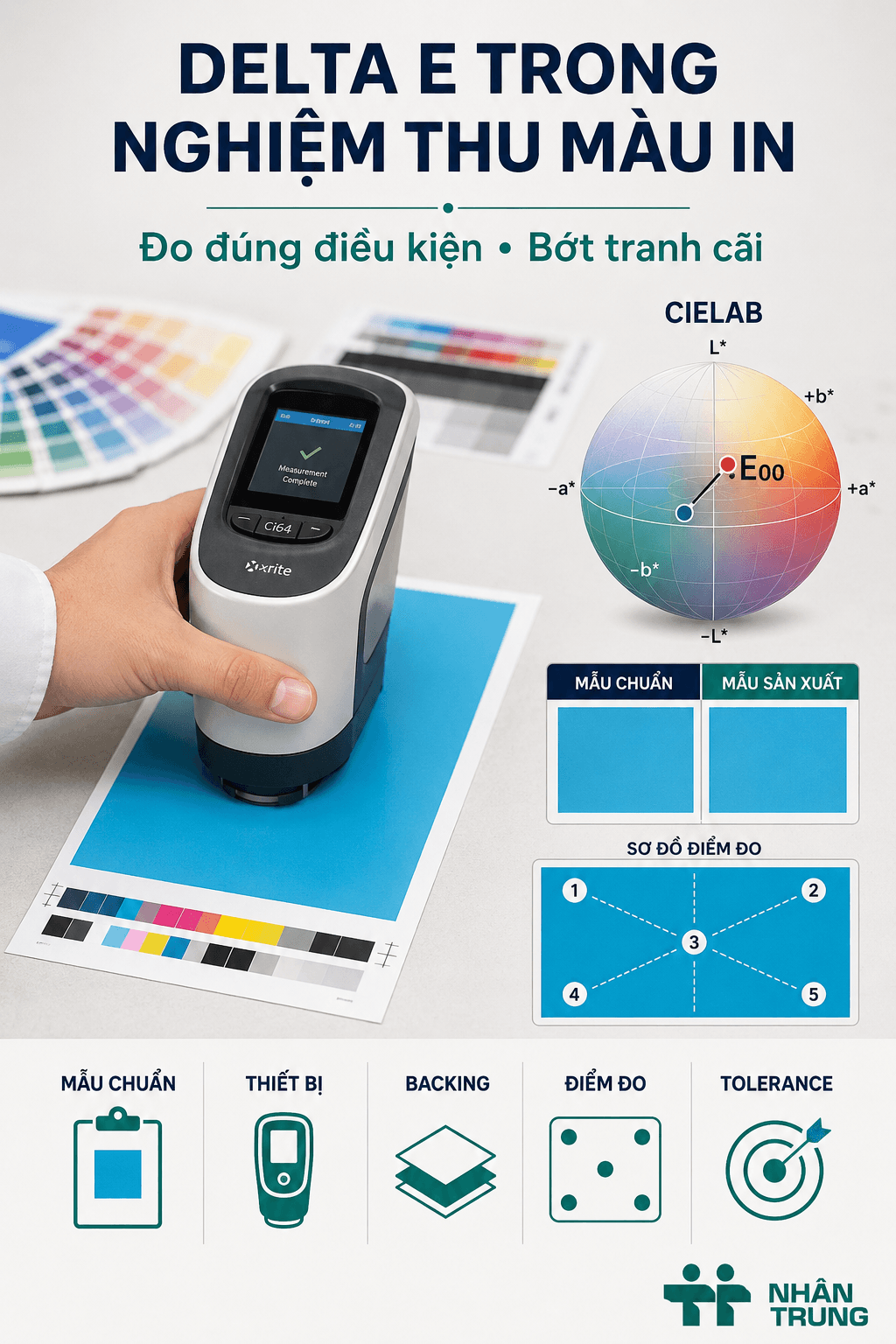

Delta E trong nghiệm thu màu in: Đo thế nào để bớt tranh cãi?
Delta E là khoảng cách màu được tính từ dữ liệu đo, không phải “phần trăm lệch màu”. Một con số Delta E chỉ có thể dùng để nghiệm thu khi các bên đã ghi rõ công thức, chẳng hạn ΔE00, mẫu chuẩn, thiết bị và điều kiện đo, backing, vị trí lấy mẫu cùng cách xử lý nhiều điểm đo.
Không nên lấy một ngưỡng truyền miệng áp cho mọi thương hiệu và vật liệu. ΔE76 và ΔE00 là những công thức khác nhau; kết quả không đổi qua nhau bằng một hệ số chung. Tolerance phải được buyer và bên sản xuất phê duyệt trước, đồng thời đối chiếu với đánh giá thị giác trong điều kiện sử dụng đã chốt.
Delta E là gì và không phải là gì?
Trong hệ màu CIELAB, một mẫu được mô tả bằng các tọa độ. Công thức color difference dùng dữ liệu của mẫu chuẩn và mẫu cần kiểm để tính khoảng cách giữa chúng. Giá trị này gọi là Delta E, ký hiệu ΔE. Con số càng nhỏ thường biểu thị hai điểm đo gần nhau hơn theo công thức đó, nhưng không phải tỷ lệ phần trăm.
Delta E cũng không trực tiếp trả lời mọi câu hỏi về ngoại quan. Độ bóng, texture, metamerism, cách ánh sáng phản xạ và hình ảnh xung quanh có thể làm người xem cảm nhận khác dù con số đo giống nhau. Với vật liệu xuyên sáng hoặc phát sáng, loại mẫu và điều kiện đo càng phải được mô tả rõ.
CIEDE2000 là một công thức được chuẩn hóa để tương quan tốt hơn với độ lớn khác biệt cảm nhận so với công thức CIELAB 1976 trong phạm vi của nó. Điều này không có nghĩa ΔE00 tự tạo ra một ngưỡng pass/fail. Công thức trả kết quả; brand hoặc buyer mới phê duyệt tolerance phù hợp với ứng dụng.
Vì vậy, câu “Delta E dưới mức cho phép” chưa đủ cho biên bản. Người đọc phải biết đó là Delta E nào, đo với gì, ở đâu và so với mẫu nào.
Vì sao phải ghi rõ ΔE76 hay ΔE00?
ΔE76 tính khoảng cách theo hình học của không gian CIELAB 1976. ΔE00 dùng các hiệu chỉnh phức tạp hơn để mô tả khác biệt cảm nhận theo vùng màu và các yếu tố liên quan. Hai công thức có thể trả về hai giá trị khác nhau cho cùng một cặp mẫu.
ASTM D2244 nêu rằng tolerance từ các hệ color difference khác nhau không thể chuyển đổi bằng một hệ số chung, đồng thời yêu cầu purchaser và seller thống nhất procedure cùng tolerance. Bởi vậy, không thể lấy ngưỡng xây cho ΔE76 rồi giữ nguyên con số khi đổi sang ΔE00.
Trong hồ sơ nghiệm thu, cách ghi rõ là “ΔE00” hoặc “CIEDE2000”, không chỉ “ΔE”. Nếu phần mềm hoặc thiết bị cho nhiều lựa chọn, người vận hành phải xác nhận đúng công thức trước khi xuất báo cáo. File kết quả nên lưu cả dữ liệu nhận diện mẫu, thời điểm đo và thiết lập liên quan để có thể truy vết.
Khi một tiêu chí được đưa vào hợp đồng, cần dùng đúng phiên bản active của tiêu chuẩn hoặc procedure đã mua và được reviewer QA/color phê duyệt. Trang giới thiệu tiêu chuẩn chỉ hỗ trợ nguyên lý; nó không thay toàn văn hướng dẫn.
Điều kiện đo và backing làm kết quả thay đổi ra sao?
Thiết bị đo không đọc “màu” trong khoảng trống. Nó chiếu hoặc nhận ánh sáng theo một hình học và chế độ nhất định, qua một khẩu độ xác định, trên mẫu có bề mặt và nền lót cụ thể. Thay một trong các điều kiện đó có thể làm kết quả không còn so trực tiếp được.
ISO 13655 quy định phép đo phổ và tính màu cho vật thể phản xạ, truyền và phát sáng trong graphic arts. Phạm vi này cho thấy loại media phải được xác định trước. Tuy nhiên, abstract công khai không đủ để tự tuyên bố thiết bị hoặc công xưởng đạt chuẩn; muốn viện dẫn compliance cần toàn văn, thiết bị phù hợp và quy trình được kiểm.
Backing đặc biệt quan trọng với vật liệu không hoàn toàn đục. Mẫu đặt trên nền trắng có thể cho dữ liệu khác khi đặt trên nền đen hoặc cấu tạo lắp thật. Biên bản phải ghi mẫu có độ dày, laminate, vùng mực trắng và backing nào thay vì để người đo tự suy đoán.
Các trường khác thường cần khóa gồm thiết bị, calibration, geometry, aperture, illuminant/observer, measurement condition, hướng đặt mẫu và trạng thái bề mặt. Không tự điền nếu hồ sơ chưa có; để trống có đánh dấu “cần phê duyệt” tốt hơn tạo cảm giác chính xác giả.
Cách chốt điểm đo, trung bình và outlier
Nếu độ đồng nhất trên tấm là tiêu chí, protocol phải quy định trước vị trí đo và cách xử lý nhiều điểm. Chỉ báo trung bình có thể che một điểm lớn hơn, nên quy tắc báo từng điểm, giá trị lớn nhất hay trung bình phải được thống nhất trước khi xem kết quả.
Sơ đồ điểm đo nên gắn với hình học sản phẩm: các góc, tâm, vùng màu đặc, vùng gần mép hoặc các panel phải ghép nhau. Kích thước aperture phải phù hợp với mảng màu; không đo vào vùng có chữ, texture hoặc chuyển sắc nếu tiêu chí dành cho màu đặc, trừ khi procedure yêu cầu.
Biên bản cần nói rõ báo giá trị từng điểm, trung bình, giá trị lớn nhất hay kết hợp. Quy tắc xử lý outlier cũng phải được phê duyệt trước. Không được đo xong rồi loại một điểm chỉ vì nó làm lô không đạt. Nếu điểm đó bị lỗi thao tác hoặc bề mặt, cần có tiêu chí xác định lỗi và quy trình đo lại.
Một cách thực tế là lưu bảng có mã vị trí, Lab của mẫu chuẩn, Lab của mẫu thử, ΔE theo công thức đã chọn, trạng thái pass/fail và ghi chú bề mặt. Reviewer color/prepress/QA sẽ quyết định cấu trúc phù hợp với ứng dụng.
Visual appraisal vẫn cần trong nghiệm thu màu
Delta E giúp biến so sánh thành dữ liệu có thể truy vết, nhưng không bảo đảm hai màu sẽ được chấp nhận dưới mọi nguồn sáng. Hai mẫu khác phổ có thể khớp trong một điều kiện rồi lệch trong điều kiện khác. Độ bóng và texture cũng có thể làm ngoại quan khác dù phép đo màu nằm trong tolerance.
Vì thế, protocol nên kết hợp phép đo với quan sát mẫu vật lý dưới điều kiện được chỉ định. Nguồn sáng, nền, góc, khoảng cách và trạng thái bật/tắt của media xuyên sáng cần được ghi. Ảnh điện thoại không thay được bước này.
Nếu đo đạt nhưng quan sát không đạt, biên bản phải có quy tắc xử lý xung đột: điều kiện nào có quyền ưu tiên, ai là người phê duyệt và có cần đánh giá lại mẫu chuẩn hay cấu tạo không. Đừng để tranh luận này xảy ra sau khi đã sản xuất cả lô.
Mẫu câu tiêu chí nghiệm thu màu có chỗ trống bắt buộc
Có thể dùng cấu trúc sau làm phiếu điền, không phải một tiêu chuẩn hoàn chỉnh:
Màu của mẫu sản xuất revision [___] được so với mẫu chuẩn [mã/revision ___] bằng công thức [ΔE76/ΔE00/khác: ___], thiết bị [___], calibration [___], geometry/aperture [___], measurement condition [___], illuminant/observer [___], backing [___]. Đo tại các vị trí [___]. Báo cáo [từng điểm/trung bình/giá trị lớn nhất: ___]; quy tắc outlier hoặc đo lại [___]. Tolerance được buyer phê duyệt là [___]. Visual appraisal thực hiện dưới điều kiện [___] bởi [___].
Mọi chỗ trống phải được người có thẩm quyền điền và duyệt trước khi đo lô. Bài viết không đặt thay ngưỡng cho brand. Nếu điều khoản có tính ràng buộc hợp đồng, cần reviewer QA/color và tư vấn pháp lý phù hợp.
Sau khi duyệt, lưu mẫu vật lý, file đo gốc, báo cáo và revision cùng nhau. Nếu đổi vật liệu, mực, laminate, thiết bị hoặc điều kiện đo, phải đánh giá lại khả năng so sánh.
CTA: Thống nhất mẫu chuẩn, công thức Delta E và toàn bộ điều kiện đo trước khi duyệt lô.
