Lỗ gần đường gấp kim loại tấm bị méo: Chọn phương án sửa

Lỗ gần đường gấp kim loại tấm bị bầu dục hoặc kéo lệch chưa chắc đã là phế phẩm. Quyết định phụ thuộc chức năng: lỗ trang trí, lỗ định vị và lỗ giữ chi tiết cấy hoặc chi tiết siết giữ có tiêu chí khác nhau. Một lỗ vẫn bị che khi lắp có thể chấp nhận về ngoại quan, trong khi lỗ trông khá tròn nhưng lệch vị trí lại làm cả cụm không lắp được.

Vì vậy, đừng bắt đầu bằng câu “dời lỗ bao nhiêu”. Hãy xác định chức năng, trạng thái cần đo và chi tiết lắp đối ứng trước. Mọi thay đổi vị trí, vùng thoát hoặc thứ tự gia công cần được duyệt trong đánh giá khả năng gia công (DFM) của đúng đơn hàng.

Nội dung chính

• Vì sao lỗ hoặc rãnh gần vùng uốn đổi hình
• Cây quyết định theo chức năng lỗ
• Ba nhánh sửa cần so trong đánh giá khả năng gia công (DFM)

• Hồ sơ hồ sơ yêu cầu báo giá và cách nghiệm thu sau chấn



Vì sao chi tiết gần vùng uốn có thể đổi hình?

Khi tấm được gấp, vật liệu trong và quanh đường uốn chịu kéo và nén. chi tiết nằm gần vùng này có thể bị cuốn vào biến dạng, làm lỗ tròn thành bầu dục, rãnh thay đổi chiều dài ; vị trí tâm cũng là dữ liệu cần đo lại sau chấn. Hướng dẫn thiết kế kim loại tấm của Protolabs xác nhận chi tiết gần vùng uốn có nguy cơ biến dạng, nhưng khoảng cách họ nêu là tư vấn cho hệ dịch vụ của họ, không phải chuẩn dùng cho mọi công xưởng.

Vùng uốn không được mô tả chỉ bằng một đường trên DXF. Tài liệu sheet-metal rule của Autodesk tách bán kính và hình học vùng thoát thành các đầu vào riêng. File phẳng không chú thích không cho biết chi tiết nào là chức năng hoặc trạng thái thành phẩm phải đo ở đâu.

Vấn đề này khác bù bề rộng đường cắt hoặc khe lắp sau cắt: câu hỏi là chi tiết thay đổi khi tấm được tạo hình. Cần xem vật liệu, chiều dày, đường chấn, bán kính/góc, vị trí và chức năng; không dùng một khoảng cách universal để sửa file.

Bắt đầu cây quyết định từ chức năng của lỗ

Khung dưới đây là cây quyết định tham khảo dùng để chuẩn bị yêu cầu, cần được người phụ trách của đơn hàng xác nhận trước khi áp dụng. Nó giúp chọn đúng tiêu chí trước khi thảo luận phương án sửa.

1. Lỗ chỉ có chức năng trang trí hoặc được che khuất?

Nếu có, xác định người nhìn thấy lỗ ở trạng thái lắp nào, khoảng cách quan sát và mẫu ngoại quan chấp nhận. Độ tròn có thể là một tiêu chí, nhưng không mặc định là tiêu chí duy nhất. Hãy ghi mã lỗ và vùng nhìn thay vì dùng nhận xét “hơi méo”.

2. Lỗ dùng để định vị?

Nếu lỗ xác định vị trí của hai chi tiết, cần đo tâm hoặc quan hệ với mốc đo sau chấn. Một lỗ nhìn tròn vẫn có thể không đạt nếu cụm bị lệch. Bản vẽ phải cho biết trạng thái đo, chi tiết lắp đối ứng và ai có quyền duyệt thay đổi vị trí.

3. Lỗ giữ chi tiết cấy, vít hoặc chi tiết siết giữ?

Nguồn Protolabs lưu ý biến dạng gần vùng uốn có thể làm chi tiết lắp mất chức năng. Trường hợp này cần catalog chi tiết siết giữ nếu có, chi tiết lắp đối ứng và phép thử lắp được phê duyệt. thử nghiệm lắp không thay toàn bộ dung sai bản vẽ, nhưng nó trả lời trực tiếp liệu chức năng giữ hoặc lắp còn đạt không.

Có thể ghi một dòng như: H07 – giữ chi tiết cấy – kiểm sau chấn – thử nghiệm bằng chi tiết siết giữ/chi tiết lắp đối ứng đã duyệt. Dòng này hữu ích hơn “lỗ quan trọng” vì chỉ rõ đối tượng, thời điểm và cách kiểm.

Ba nhánh sửa cần đặt lên cùng một bàn đánh giá khả năng gia công (DFM)

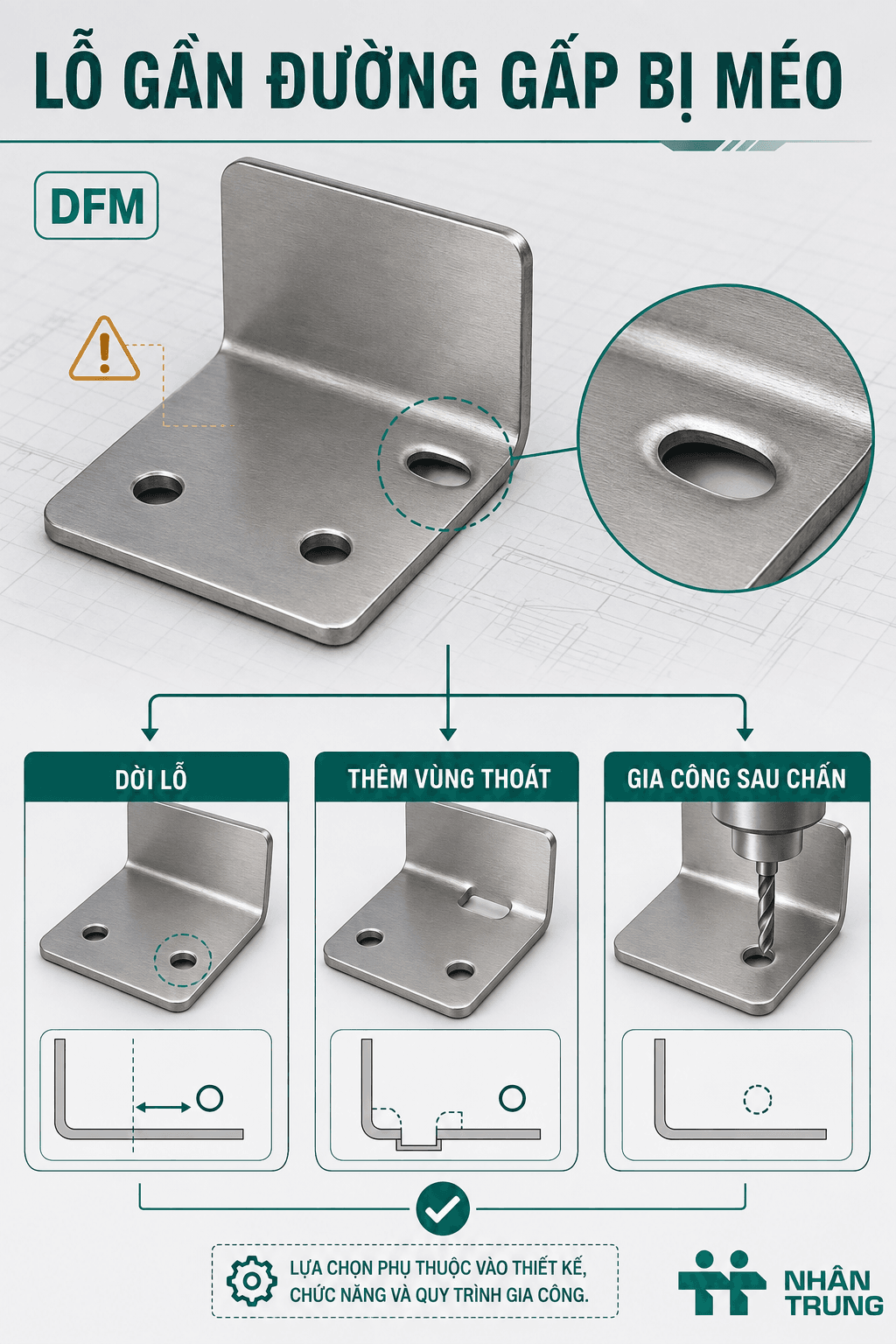

Protolabs nêu ba hướng xử lý phổ biến ở mức đánh giá khả năng gia công (DFM): dời chi tiết, tạo vùng thoát/phần khoét qua vùng uốn hoặc tạo chi tiết sau khi chấn. Đây là các nhánh để hỏi công xưởng, không phải ba cách luôn khả thi. Mỗi nhánh đổi hình học, công đoạn, chi phí và rủi ro lắp khác nhau.

Dời chi tiết khỏi vùng uốn

Dời lỗ có thể làm giảm tương tác giữa chi tiết và vùng biến dạng. Đổi lại, tâm lỗ, khoảng cách tới mép hoặc vị trí chi tiết lắp đối ứng cũng thay đổi. Chủ thiết kế cần kiểm toàn bộ cụm chứ không chỉ chi tiết đang sửa.

Trên bản review, hãy overlay vị trí cũ và vị trí đề xuất, ghi khoảng dịch chuyển như một thay đổi chờ duyệt và chỉ ra kích thước chức năng bị ảnh hưởng. Nếu chi tiết đối diện không đổi được, nhánh dời lỗ có thể không phù hợp dù nhìn hợp lý trên chi tiết riêng. Công xưởng không nên tự đổi vị trí lỗ chức năng khi chưa có phiên bản được phê duyệt.

Thêm vùng thoát hoặc đổi hình học quanh vùng uốn

Relief có thể tách một phần chi tiết khỏi vùng biến dạng hoặc giúp đường uốn kết thúc có kiểm soát hơn. Autodesk xác nhận vùng thoát là một nhóm đầu vào có hình dạng và kích thước riêng; điều đó không có nghĩa một kiểu vùng thoát dùng đúng cho mọi vật liệu.

Khi đề xuất vùng thoát, bản review cần thể hiện hình học mới, quan hệ với đường chấn và mặt nhìn. Kiểm thêm độ cứng, mép hở và khả năng lộ phần khoét. Chỉ công xưởng và người duyệt đơn hàng thật mới xác nhận hình vùng thoát, khả năng gia công và phiên bản được chạy.

Tạo chi tiết sau chấn

Tạo lỗ hoặc hoàn thiện chi tiết sau khi gấp là một nhánh công đoạn khác. Nó có thể giúp kiểm kích thước ở trạng thái thành phẩm, nhưng còn phụ thuộc khả năng tiếp cận, gá giữ, thiết bị, hình học và chi phí. Không thể kết luận “gia công sau chấn luôn chính xác hơn” nếu chưa biết chi tiết có gá được hay không.

Trong hồ sơ yêu cầu báo giá, hỏi công đoạn có khả thi với số lượng dự kiến không, mốc đo nào được dùng và chi tiết được gá ra sao. Phương án cần ghi trong tài liệu sản xuất đã duyệt; không suy diễn công xưởng có sẵn công đoạn này.

Hồ sơ hồ sơ yêu cầu báo giá và cách nghiệm thu theo chức năng

hồ sơ yêu cầu báo giá nên có STEP thành phẩm và file phẳng với đường chấn. Bản vẽ ghi vật liệu, chiều dày, bán kính/góc, mã lỗ hoặc rãnh và trạng thái đo. Với chi tiết chức năng, đính kèm chi tiết siết giữ, chi tiết cấy hoặc chi tiết lắp đối ứng.

Khung bảng sau là khung ghi nhận, cần được người phụ trách của đơn hàng xác nhận trước khi áp dụng:

Không ghi dung sai giả. Trường thiếu nên đánh dấu “chờ người phụ trách xác nhận”.

Nghiệm thu cần diễn ra ở trạng thái có ý nghĩa với chức năng. Lỗ định vị được đối chiếu từ mốc đo sau chấn; lỗ giữ chi tiết cấy được thử với chi tiết lắp đã duyệt; lỗ trang trí được xem trong hướng lắp. Hướng dẫn của Protolabs hỗ trợ việc xem chi tiết gần vùng uốn cùng chức năng chi tiết lắp, nhưng không cung cấp dung sai cho đơn hàng của bạn. Tiêu chí đạt/không đạt phải đến từ bản vẽ, catalog và mẫu được phê duyệt.

Cuối cùng, khóa phiên bản, ngày duyệt, người duyệt và kết quả mẫu lắp. Nếu mẫu không đạt, quay lại cây quyết định; không sửa file sản xuất khi chưa tạo phiên bản.

Phê duyệt thay đổi trước khi chạm file sản xuất

Lỗ gần đường gấp kim loại tấm cần được xử lý theo chức năng, không theo cảm giác về độ tròn. Dời chi tiết, thêm vùng thoát và tạo lỗ sau chấn đều là phương án có điều kiện; không có khoảng cách hay kiểu vùng thoát dùng đúng cho mọi xưởng.

Hãy gửi STEP/DXF, bản vẽ đánh dấu lỗ chức năng, vật liệu–chiều dày và chi tiết lắp đối ứng hoặc chi tiết siết giữ để công xưởng kiểm đánh giá khả năng gia công (DFM) trước khi chạy lô. Chỉ cập nhật file sản xuất sau khi nhánh sửa, phiên bản và mẫu lắp đã được người có thẩm quyền phê duyệt.
